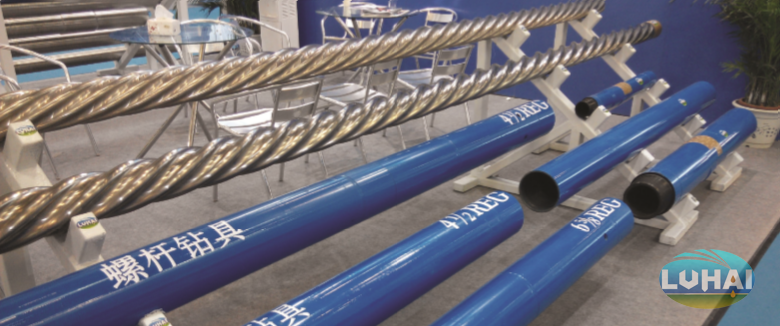

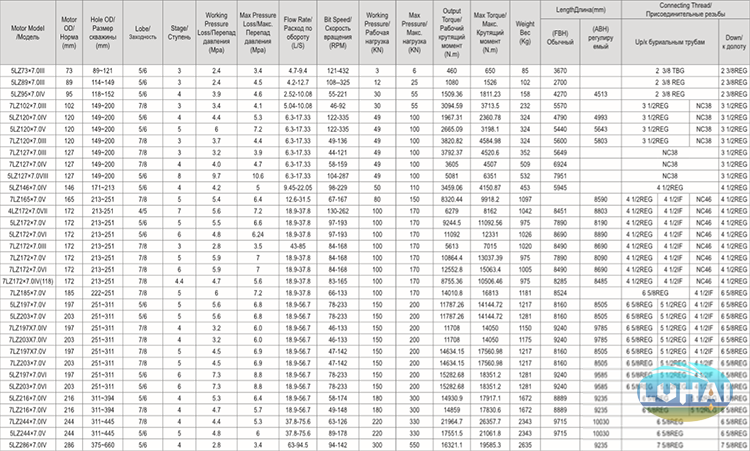

Винтовой забойный двигатель относится к объемным роторным гидравлический машинам трансформирующий давление жидкости в механическую энергию.При движении жидкости в винтовым двигателе создается разница давление между впускной частью двигателя,которая способствует вращению ротора внутри статора и обеспечивает вращающий момент,передаваемый через шпиндельную секциюна буровое долото,таким образом,выполняется процесс бурения,у нас выпустили ВЗД моделиLZ73,LZ89,LZ95,LZ102,LZ120,LZ146,LZ165,LZ172,LZ185,LZ197,LZ203,LZ216,LZ244,LZ286и т.д.применяется на скавжине диаметр с88.9-660мм,а также предоставим продукции потребованию клиенты и по чертежу.Кроме прямой конструкции,ещё предоставим нижеследующие виды:
Способ типразных вехрных соединений
1.ВЗД с кривым переводником:установленны конструкция изгиба на корпусе карданного вала для адаптации разных кривизн.
2.ВЗД с регулируемым углом:регулирование угла изгиба ВЗД по требованию,чтобы удовлетвориться требованием искривления.
3.Удлиненный ВЗД:увеличены стуепень и крутящий момент на основе обычного ВЗД для ускорения скорости бурения пластов.
4.Пустотельный ВЗД:для удовлетворения требования отвода фазы при бурении,применяется полный ротор изготовленны из
твердосплавного материала с насадкой.Увелича входные жидкости и водопроток долота.
5.ВЗД с высокой отклоняющей эффектвностью:особеная конструкция,длина ВЗД стала короче,точна изгиба ближе к долоту.коэффициент искривления>1°/м.
6.ВЗД для стойкого к насыщенному соляному раствору:применяется особенные покрыите со стойкостью антикоррозий и
износоустойчивости для обеспечения долгого срока службы в буровом растворе на насыщенном рассоле.
7.высокотемпературный ВЗД:для улучшения сопротивляемости высокой температуре обсадки статора и удовлетворения требования
высоких температур,скважин и сверхглубких скважин,применяется статор изготовлены из жаростойких резин,жаростойкая
температура статора можно регулировать повыше150℃.
8.ВЗД с маслоуплотнительнымшпинделем:шпиндель применяется маслоуплотнительным,улучшение ситуации работы для
радиальной опоры и осевой опоры и продление службы.

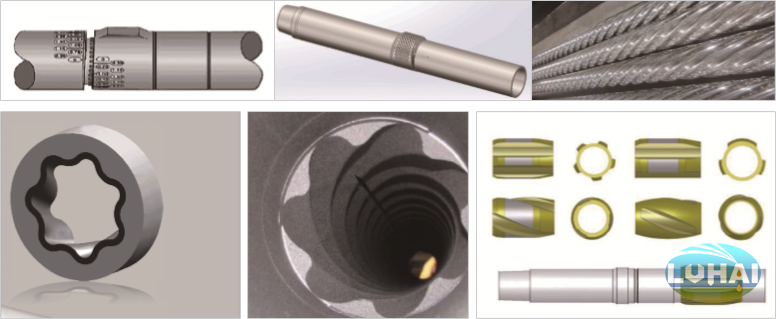

Характеристики и преимущества ВЗД
1.Корпус с регулируемым углом
В особой технологии наклонно-направляющей скважины,горизонтальной скважины и скважины с большим смещением,для
буровых инструментов применяют проект с новым карданом,можно регулировать его по19разным углам в диапазоне0-4°,это
преодолевает недостатки лепесткового кардана:легкой коррозии обнаруженной поверхности,короткого срока службы и т.д.
2.Корпус с высокой износостойкостью
Механическая обработка и техника плазменной наплавки будет эффективно улучшать износостойкость ВЗД,стабилизировать
крутизну ВЗД.
3. Мотор с равной толщиной стенки
ВЗД с мотором равной толщины стенки приводят к тонкой и равной стенке резинового слоя статора путем рационального изменения формы корпуса статора для преодоления недостаток обычной техники статора ВЗД,он характеризуется высоким
коэффициентом теплоотдачи,хорошей эффективность равномерного уплотнения,широким диапазоном применения,более оптимальной конструкцией,более легкой целой массой,он сможет эффективно улучшить рабочую окружающую среду ВЗД,
повысить его срок службы.
4.Жароупорный мотор
В жароупорном моторе применяет синтетическую резину статора по рецепту с помощью особой технологии, можно обеспечить исправную
работу при высокой температуре 150 градусов, он применяется в работе по бурению высокотемпературной скважины и сверхглубокой
Скважины.
5.Обработка поверхности ротора
Методом специального хромирования, управлять отношением покрытия хромирования долины к гребню 1:1 для нанесения карбида
вольфрама на ротор, можно обеспечить исправную работу ротора в растворе с насыщенной соляной водой, удачно решить вопрос о
коррозии хромированного ротора насыщенной соляной водой.
6.Стабилизатор с заменяемой втулкой
С целью бурения скважины,на корпусе передаточного вала ВЗД установлены разнообразные стабилизаторы:стационарные и с
заменяемой втулкой,формы центратора стабилизатора разнообразные,пользователь сможет выбрать их по требованию буровой технологии.
|
